Instalación de 18 km de fibra en alcantarillado, West End de Londres
TelecomunicacionesJSM fue designado para proporcionar una solución de fibra en alcantarillado para nuestro cliente, que implicaba a 3 operadores de red diferentes. 3 x 144f, una por operador, conectada a dos centrales del West End de Londres.
Importe
millones de £
Duración
11 meses
Finalización
Octubre de 2019
Este proyecto en el corazón de Mayfair, denominado «Proyecto Montana», se dividió en una ruta norte y una ruta sur, lo que implicó la construcción y conexión de 85 cámaras de división para futuras conexiones de clientes. La ruta completa tenía aproximadamente 18 km de longitud con los mismos puntos de inicio y fin: de la central de BT de Mayfair hasta la central de BT de Gerrards.
Viabilidad
JSM trabajó desde el principio con el cliente y sus diseñadores designados para identificar las rutas más rentables y prácticas, utilizando las redes de alcantarillado de Thames Water como punto de partida.
Diseño
Si bien no fue el diseñador principal, JSM colaboró y aconsejó durante las primeras etapas de diseño, ofreciendo su asesoramiento y experiencia cuando fue necesario.
Implicación de las autoridades locales
Conversaciones con las autoridades locales a fin de planificar el mejor enfoque para permitir las obras para las ubicaciones de desconexión del alcantarillado.
Enlace con Thames Water
Se trabajó en estrecha colaboración con el operador de aguas residuales para obtener acceso a la red de alcantarillado de manera segura y planificada.
Aspectos clave del proyecto

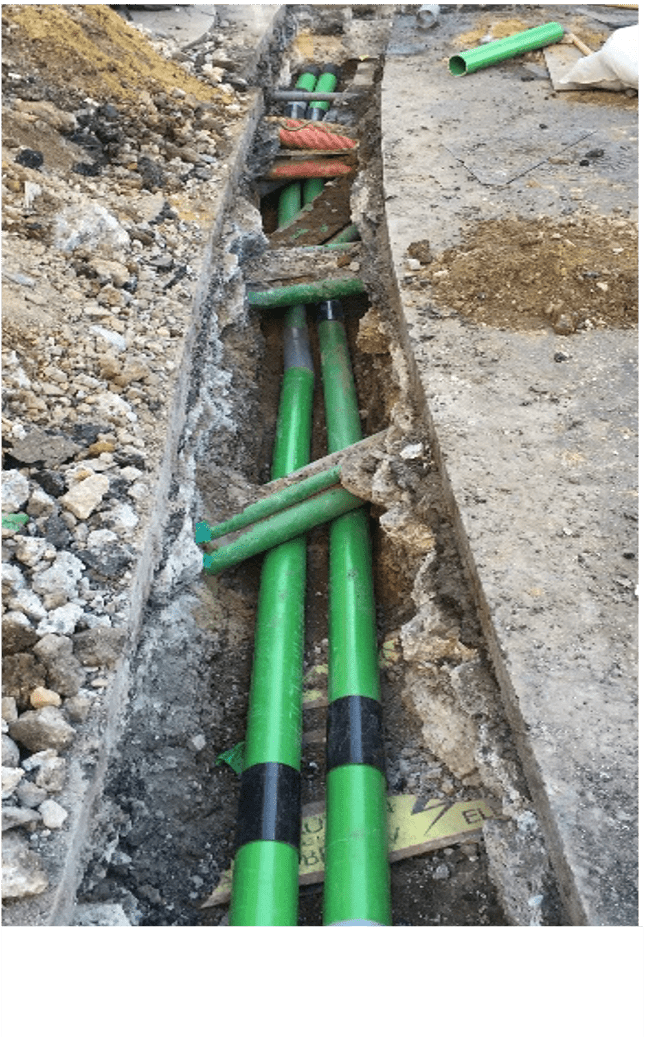

- Instalación de obra civil
JSM construyó 85 cámaras en el West End, en áreas populares como Soho, Mayfair y Piccadilly, conectándolas todas a la red de alcantarillado.
El departamento de obras viales de JSM obtuvo todas las licencias y permisos necesarios del correspondiente distrito londinense de Westminster y TfL para suspender estacionamientos y cerrar o desviar el tráfico con el fin de llevar a cabo obras de ingeniería civil según fuera necesario.
Se exploraron opciones por si los pozos de prueba revelaban congestión, como mover las cámaras de la acera a la calzada o viceversa, girarlas o proponer un rediseño al cliente.
Una serie de cuestiones relativas al artículo 58 de la Ley de obras viales de Reino Unido se gestionaron de manera eficaz para evitar retrasos en el calendario; por ejemplo, en Maddox St, Baker St. Restablecimiento de una amplia gama de superficies, incluidas adoquines y empedrado.

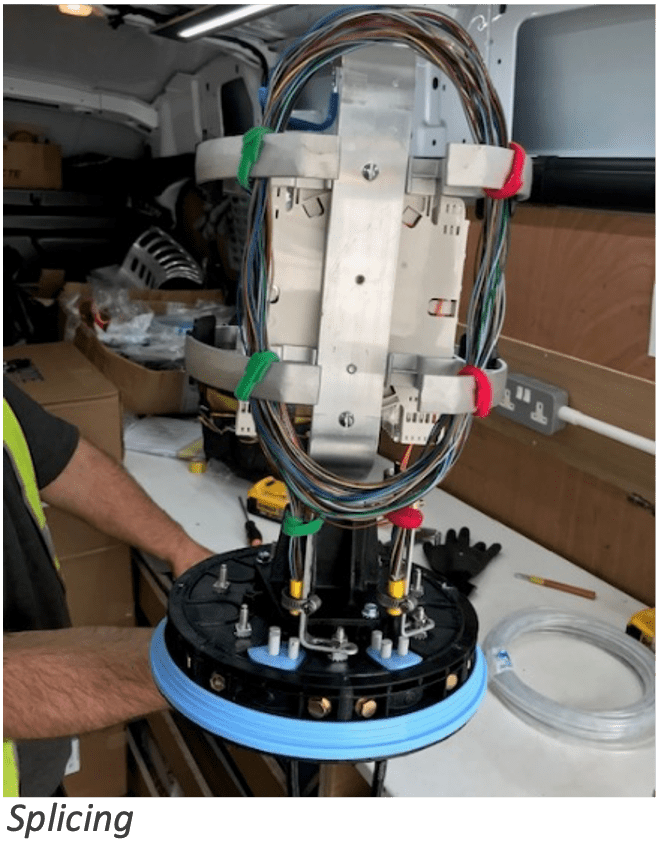

- Instalación y unión de cables
JSM instaló un total de 72.400 m de cable de 144f con 224 uniones para 3 operadores, incluidos 54 empalmes de 144f y 26 de derivación sin preparación/nudo; 102 sin preparación/nudo; instalación de cable 144f diversa; y las terminaciones de 144f en 2 centrales de BT en Mayfair y Soho.
- Pruebas
Prueba bidireccional de 3 cables principales de núcleo 144f en 1310, 1550 y 1625.
- Conexión del cliente
Desde las nuevas cámaras, se instaló la ruta para los cables hasta el acceso a las instalaciones del edificio, creando nuevos puntos de construcción según fuera necesario.
- Planos conforme a obra y entrega
Levantamiento en vídeo de instalación de alcantarillado, registro fotográfico de cada cámara instalada. Planos conforme a obra en CAD para el subducto en alcantarillado y todas las cámaras. Registros detallados de espacio de conductos para cada cámara, identificando cada cable para cada uno de los operadores. Resultados de la prueba de fibra en 3 formatos diferentes para satisfacer las necesidades de cada operador.
Alcance de los trabajos
-
Levantamientos
-
Asesoramiento y soporte de diseño
-
Gestión del proyecto
-
Gestión de partes implicadas
-
Supervisión de obra
-
Excavación
-
Construcción de cámaras
-
Instalación
-
Reinstalación
-
Empalmes y pruebas
-
DSR
-
Planos conforme a obra
-
Imágenes de vídeo de la instalación de alcantarillado completada
